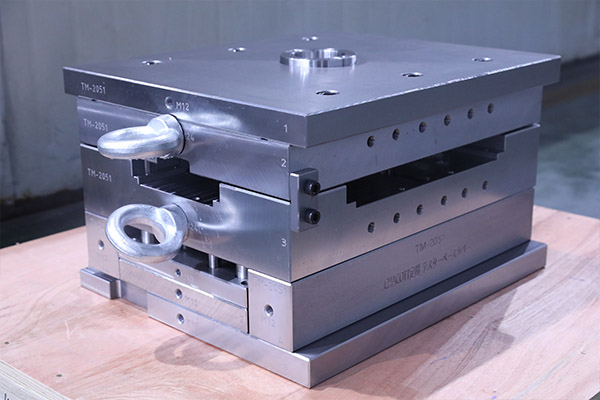

1 Logica fondamentale e significato per il settore del calcolo delle dimensioni della base dello stampo
La progettazione delle dimensioni della base dello stampo deve ruotare attorno a tre obiettivi principali: "adattabilità, stabilità ed economia", con i risultati del calcolo che influiscono direttamente sulle prestazioni complessive dello stampo. Nella produzione effettiva, deviazioni dimensionali eccessive possono portare al disallineamento della cavità, all'inceppamento del perno di espulsione e ad altri guasti, mentre una progettazione dimensionale eccessivamente ridondante causa sprechi di acciaio, peso eccessivo dello stampo e maggiori costi di lavorazione e trasporto. Per i clienti del settore degli stampi, la padronanza dei metodi di calcolo scientifico può sia abbreviare i cicli di sviluppo dello stampo sia migliorare le velocità di stampaggio dei prodotti, in particolare nei settori degli stampi ad alta precisione come componenti automobilistici e prodotti 3C, dove l'accuratezza dimensionale della base dello stampo è un fattore fondamentale che determina la qualità del prodotto.
1.1 Principi fondamentali del calcolo delle dimensioni della base dello stampo
Il calcolo delle dimensioni della base dello stampo deve seguire tre principi fondamentali per garantire che la soluzione progettuale sia pratica e scientificamente valida.
1.1.1 Principio di adattamento dimensionale in base alla cavità dello stampo
Essendo il nucleo dello stampaggio, le dimensioni, la quantità e la disposizione della cavità determinano direttamente le dimensioni di base della base dello stampo. Il calcolo dovrebbe basarsi sulle dimensioni esterne massime della cavità, riservando spazio di installazione e spazio di guida sufficienti; in genere, lo spazio su un solo lato tra la cavità e la piastra base dello stampo deve essere controllato entro 5-10 mm. Allo stesso tempo, è necessario prestare attenzione alla distribuzione delle forze nella cavità per evitare la deformazione della piastra base dello stampo dovuta alla concentrazione localizzata delle tensioni. Ad esempio, per gli stampi multi-cavità, la lunghezza e la larghezza della piastra devono essere calcolate in base allo schema di disposizione delle cavità (matrice, lineare) per garantire una distribuzione uniforme della forza su tutte le cavità.
1.1.2 Principio di adattamento del processo compatibile con le apparecchiature di processo
Le dimensioni della base dello stampo devono corrispondere ai parametri tecnici delle apparecchiature di lavorazione, comprese le dimensioni del piano di lavoro della macchina utensile, il campo di bloccaggio massimo e la distanza di spostamento. Durante il calcolo, è necessario confermare che le dimensioni di lunghezza e larghezza della base dello stampo non superino l'area di lavorazione effettiva del piano di lavoro della macchina utensile, la dimensione dell'altezza deve soddisfare i requisiti massimi di corsa del mandrino della macchina utensile, riservando allo stesso tempo lo spazio per l'installazione dell'attrezzatura. Prendendo come esempio un centro di lavoro verticale, l'altezza totale della base dello stampo dovrebbe essere inferiore all'80% della corsa massima del mandrino per evitare una corsa insufficiente durante la lavorazione.
1.1.3 Principio di ottimizzazione Bilanciamento forza e costo
Le dimensioni della base dello stampo devono trovare un equilibrio tra resistenza strutturale e costi di produzione. Uno spessore insufficiente della piastra può causare la flessione dello stampo sotto la pressione di stampaggio, compromettendo la precisione del prodotto; al contrario, lamiere eccessivamente spesse aumentano il consumo di acciaio e i tempi di lavorazione. Durante il calcolo, lo spessore della piastra deve essere verificato tramite formule di controllo della resistenza (come la formula di resistenza alla flessione σ=My/Iz) per garantire che la deformazione sotto la massima pressione di stampaggio sia controllata entro l'intervallo consentito (tipicamente ≤0,02 mm), dando priorità alla selezione dei componenti della base dello stampo con specifiche standard per ridurre i costi di personalizzazione.
1.2 Passaggi pratici per il calcolo delle dimensioni della base dello stampo
Il calcolo delle dimensioni della base dello stampo deve seguire il processo logico di "raccolta dei parametri - determinazione dei riferimenti - calcolo dei componenti - verifica e ottimizzazione" per garantire la precisione in ogni fase.
1.2.1 Raccolta preliminare dei parametri e analisi dei requisiti
Prima del calcolo, è necessario raccogliere in modo completo i parametri fondamentali, comprese le dimensioni del modello 3D della cavità, la densità e la pressione di stampaggio del materiale di stampaggio (ad esempio, la pressione di stampaggio comune per gli stampi a iniezione è 15-35 MPa), i requisiti di apertura e chiusura dello stampo e lo spazio di installazione per i meccanismi di espulsione. Allo stesso tempo, è necessario chiarire lo scenario di utilizzo dello stampo: se si tratta di uno stampo di produzione di serie o di uno stampo di produzione di prova e se è necessario riservare posizioni di installazione per accessori come canali caldi e sensori. Questi requisiti influenzeranno direttamente la progettazione delle dimensioni della base dello stampo.
1.2.2 Determinazione del layout della cavità e della dimensione di riferimento
La pianificazione del layout viene eseguita in base al numero e alle dimensioni delle cavità per determinare le dimensioni base di lunghezza e larghezza dello stampo base. Per uno stampo a cavità singola, prendere come riferimento le dimensioni esterne della cavità e aggiungere un margine di installazione di 10-20 mm in entrambe le direzioni di lunghezza e larghezza; per gli stampi multi-cavità, calcolare la lunghezza e la larghezza totali in base alla spaziatura delle cavità (tipicamente ≥ 15 mm per evitare interferenze con il cancello). Ad esempio, con 4 cavità (lunghezza e larghezza della singola cavità 100 mm×80 mm) disposte in uno schema a matrice 2×2 e una spaziatura delle cavità di 20 mm, le dimensioni di base di lunghezza e larghezza della piastra base dello stampo sarebbero (100×2+20×1)+20=240 mm (lunghezza), (80×2+20×1)+20=200 mm (larghezza).
1.2.3 Calcolo delle dimensioni dei componenti chiave della base dello stampo
Il calcolo delle dimensioni dei componenti principali include lo spessore della piastra, le specifiche del perno di guida e della boccola, le dimensioni della piastra di espulsione, ecc. Lo spessore della piastra deve essere calcolato considerando la profondità della cavità e la pressione di stampaggio: lo spessore della piastra mobile è in genere 1,5-2,5 volte la profondità della cavità, mentre lo spessore della piastra fissa è 1,2-2 volte la profondità della cavità; la lunghezza del perno di guida deve coprire lo spessore totale della piastra riservando un margine di guida di 5-10 mm, con diametro selezionato in base alle specifiche standard in base alle dimensioni della base dello stampo (ad esempio, quando lunghezza/larghezza della base dello stampo ≤ 300 mm, il diametro del perno di guida deve essere 20-25 mm); Le dimensioni della piastra di espulsione devono adattarsi alla piastra mobile, con lunghezza e larghezza leggermente inferiori alla piastra mobile e spessore sufficiente a soddisfare i requisiti di resistenza dell'installazione dei perni di espulsione (tipicamente ≥ 25 mm).
1.2.4 Verifica e ottimizzazione della regolazione
Dopo il calcolo dimensionale preliminare, è necessario effettuare la verifica multidimensionale: eseguire la simulazione dell'assieme 3D utilizzando il software CAD per verificare l'interferenza tra i componenti; calcolare il peso totale della base dello stampo per garantire che non superi la capacità di carico massima delle apparecchiature di lavorazione; regolare le dimensioni in base alle effettive esigenze di produzione, ad esempio aumentando adeguatamente lo spessore della piastra per stampi ad alta precisione per migliorare la stabilità o ottimizzando le dimensioni entro i limiti di resistenza per stampi a basso costo per risparmiare materiale.
1.3 Punti chiave per il calcolo delle dimensioni di diversi tipi di base dello stampo
Diversi tipi di basi dello stampo, a causa delle loro caratteristiche strutturali, richiedono l'enfasi su diversi punti chiave nel calcolo delle dimensioni per garantire l'adattamento a scenari applicativi specifici.
1.3.1 Selezione delle dimensioni e messa a punto per basi di stampi standard
Le basi dello stampo standard (come le serie LKM, HASCO) hanno parametri di specifica fissi, con il nucleo del calcolo che risiede nella selezione e nella messa a punto. Il modello di base dello stampo corrispondente deve essere selezionato in base alle dimensioni della cavità e ai requisiti di stampaggio (come spessore della piastra A, spessore della piastra B, spaziatura dei perni di guida, ecc.), seguito dalla regolazione fine di alcune dimensioni in base alle condizioni reali; ad esempio, quando la lunghezza della piastra di una base di stampo standard è leggermente inferiore a quella richiesta, lo spazio di installazione può essere compensato aumentando lo spessore delle piastre distanziatrici, evitando l'aumento dei costi associato alla modifica dell'intero modello di base dello stampo.
1.3.2 Logica di calcolo personalizzata per basi di stampo non standard
Le basi stampo non standard richiedono calcoli completamente personalizzati in base ai requisiti dello stampo, con particolare attenzione all'adattamento dimensionale per strutture speciali. Ad esempio, le basi dello stampo per stampi a due fasi devono riservare spazio di installazione per i meccanismi rotanti, richiedendo una maggiore lunghezza e larghezza della piastra durante il calcolo per garantire che i componenti rotanti si muovano senza interferenze; per gli stampi sovrapposti, la spaziatura tra le cavità su diversi livelli e l'altezza totale devono essere calcolate per bilanciare l'efficienza dello stampaggio e la resistenza strutturale.
1.3.3 Tecniche di adattamento dimensionale per basi di stampi con cavità complesse
Per stampi con cavità complesse (come cavità profonde, cavità di forma irregolare), il calcolo delle dimensioni della base dello stampo richiede una verifica della resistenza rafforzata. Gli stampi a cavità profonda hanno una profondità della cavità significativa, che richiede uno spessore della piastra e un diametro del perno di guida maggiori per evitare deformazioni sfalsate sotto la pressione di stampaggio; le cavità di forma irregolare hanno una distribuzione della forza non uniforme, richiedendo un software di analisi degli elementi finiti per verificare le aree di concentrazione delle sollecitazioni sulle piastre e aumentare opportunamente le dimensioni locali o aggiungere nervature di rinforzo.
1.4 Errori di calcolo comuni e strategie per evitarli
Nel calcolo delle dimensioni della base dello stampo, possono verificarsi facilmente errori di progettazione dovuti a omissioni di parametri o deviazioni logiche, che richiedono di evitare in modo mirato gli errori comuni.
1.4.1 Deviazione del calcolo derivante dal trascurare la distribuzione della forza nella cavità
Alcuni progettisti calcolano le dimensioni della base dello stampo solo in base alle dimensioni esterne della cavità, trascurando le caratteristiche di distribuzione della forza della cavità. Ad esempio, le cavità asimmetriche generano forze laterali sotto la pressione di stampaggio; Se lo spazio di compensazione della guida non viene riservato nella progettazione delle dimensioni della base dello stampo, ciò può portare ad un'usura accelerata dello stampo. Strategia di prevenzione: utilizzare un software di analisi della forza per simulare la situazione della forza sulla cavità e aumentare adeguatamente il diametro del perno di guida o aggiungere meccanismi di guida ausiliari in direzioni con forze laterali maggiori.
1.4.2 Errori dimensionali derivanti dall'ignorare le tolleranze di lavorazione
La mancata considerazione delle tolleranze di lavorazione durante il calcolo può far sì che le dimensioni della base dello stampo siano troppo piccole per soddisfare i successivi requisiti di lavorazione. Ad esempio, le piastre che richiedono trattamento termico e rettifica, se non viene riservato un margine di lavorazione di 3-5 mm, possono comportare dimensioni finali non conformi ai requisiti di progettazione. Strategia di prevenzione: nel calcolare le dimensioni iniziali, riservare le quote corrispondenti in base alla tecnologia di elaborazione; le piastre dopo il trattamento termico richiedono un margine di macinazione aggiuntivo di 2-3 mm.
1.4.3 Sprechi di costi derivanti dalla ricerca eccessiva di grandi dimensioni
Alcuni progettisti, nel perseguimento della stabilità strutturale, aumentano ciecamente le dimensioni della base dello stampo, con conseguente aumento dell'utilizzo dell'acciaio e dei costi di lavorazione. Ad esempio, la scelta di basi per stampi sovradimensionate per stampi con cavità piccole non solo aumenta i costi di produzione ma riduce anche l'efficienza della lavorazione. Strategia di prevenzione: calcolare accuratamente le dimensioni minime necessarie attraverso formule di controllo della resistenza, dare priorità ai componenti delle specifiche standard e ottimizzare la progettazione dimensionale rispettando i requisiti di resistenza.
Sezione Conclusione
L'accuratezza del calcolo delle dimensioni della base dello stampo influisce direttamente sull'efficienza della produzione dello stampo, sulla qualità del prodotto e sui costi complessivi, rappresentando un'importante manifestazione della competitività fondamentale nel settore degli stampi. Che si tratti della selezione e della messa a punto di basi di stampi standard o della progettazione personalizzata di basi di stampi non standard, è essenziale una pianificazione sistematica che combini le caratteristiche della cavità, le apparecchiature di lavorazione e i requisiti di produzione. Se incontri difficoltà nel calcolo delle dimensioni della base dello stampo, come l'ottimizzazione del layout della cavità, difficoltà nella verifica della resistenza o adattamento di strutture non standard, non esitare a contattare il nostro team tecnico: con oltre 20 anni di esperienza nella progettazione della base dello stampo, possiamo fornire una guida di calcolo precisa e soluzioni personalizzate, aiutandoti ad abbreviare i cicli di sviluppo, ridurre i costi di produzione e ottenere un coordinamento efficiente tra la progettazione dello stampo e la produzione.
